Кромкооблицовочный станок SPRINT 1329 multi: Сквозная интеграция высокоэффективного многофункционального фрезерования

Со станком SPRINT 1329 вы получите многофункциональное оборудование на высшем уровне.

Клиентам нужно все больше индивидуальности и разнообразия материалов. Чтобы продуктивно и прибыльно реализовать эти требования, современное предприятие не может пройти мимо многопрофильной технологии. Для HOLZ-HER SPRINT 1329 multi предлагается полная интеграция многофункционального фрезерного агрегата с многоступенчатыми инструментами и револьверными головками. Благодаря этому достаточно одного нажатия кнопки, чтобы получить различные радиусы или снять фаску под углом 45°. Станок SPRINT 1329 multi позволяет серьезно уменьшить затраты времени на наладку и в любой момент изготавливать даже небольшие партии деталей.

Внутри SPRINT 1329 multi работают агрегаты класса High-End с беззазорными механическими компонентами и прецизионными цифровыми сервоосями с ЧПУ, которые гарантируют абсолютную точность повторяемости при позиционировании. Оператор выбирает соответствующий профиль для многоступенчатого алмазного инструмента на широкоформатном сенсорном дисплее с диагональю 18,5 дюймов, и агрегат полностью автоматически перемещается в нужное положение. В двухмоторные фасонные фрезерные агрегаты также интегрированы новые приводы с ЧПУ и механические компоненты без лишних зазоров. Автоматическая револьверная головка позволяет автоматически переключаться на несколько разных профилей. Рабочий процесс завершается также полностью автоматизированным циклевочным агрегатом. Для выбора двух разных профилей достаточно нажать одну кнопку. Уменьшение времени на наладку, всегда великолепное качество и гигантское разнообразие профилей — все это само собой разумеется при работе на этом станке. Работая на высокопроизводительном SPRINT 1329 multi, вы получаете настоящего партнера в виде кромкооблицовочного станка, полностью продуманного до последней детали.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Подробная информация

Загрузки

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

брошюра SPRINT multi (PDF, 2 MB)

Технические характеристики

Открыть таблицу


Техническая информация

iTronic для интеллектуальной автоматизации

Функциональные компоненты iTronic

1. Адаптивный торцовочный нож

Торцовочный нож с полной адаптацией регулировок для автоматического изменения давления в зависимости от толщины и высоты кромки. Ваши преимущества:

  • Всегда правильное давление для кромок разных типов
  • Устранение ненужной вибрации
  • Уменьшение износа

2. Адаптивный прижимной механизм

Давление прижима отдельных валиков идеально регулируется интеллектуальной пневматической системой в зависимости от случая применения. Ваши преимущества:

  • Самая минимальная доля брака
  • Не требуется изготавливать пробные изделия
  • Великолепные результаты обработки даже при постоянно изменяющейся продукции

3. Автоматическое управление количеством клея

Автоматическое управление количеством клея с учетом потребности посредством выбора программы: Всегда оптимальное нанесение клея:

  • при разных видах плит, например, ДСП или МДФ
  • при разной толщине плит
  • при разной скорости подачи
  • при поливинилацетатном или полиуретановом клее
  • при изменении параметров обработки для кромок разных производителей

4. Автоматическая процедура промывки

Интегрированная полностью автоматическая процедура промывки для полиуретанового клея в системе управления, доступна при нажатии всего одной кнопки. При ее выполнении агрегат автоматически полностью промывается правильным количеством чистящего средства с необходимой температурой и давлением. (Промывка требуется через 48 часов — время реакции полиуретана).  Ваши преимущества:

  • Лучшая система на рынке
  • Полиуретановый клей всегда готов к использованию
  • Предотвращение ошибок при промывке

5.  Контроль оставшегося количества клея

С помощью специального датчика система автоматически контролирует оставшееся количество клея, а тем самым и еще возможное коли чество погонных метров. Эта информация отображается для оператора. Ваши преимущества:

  • Оператор всегда знает, сколько еще погонных метров можно обработать
  • Профессиональный контроль процесса промывки
  • Оптимизация оставшегося количества клея в системе при промывке

fa.s.t. setting technology

fa.s.t. setting technology

Также fa.s.t. или "Настройка в зазоре" является одной из главных тем для эффективной обвязки кромок. С помощью технологии fa.s.t. Вы можете выполнять различные процессы одновременно на станке для обвязки кромок. Например, устройство для обрезки углов или наклона устройства для обрезки можно разумно включить, не опорожняя машину для процесса настройки.

Система управления Edge Control — просто и понятно

Компьютерная система управления HOLZ-HER — уверенность в будущем благодаря высоким стандартам

Система управления Edge Control

18,5-дюймовый цветной сенсорный экран формата 16 : 9. Высокоэффективная система управления с простым интерфейсом для рациональной начальной наладки и переналадки станка.

  • Цветной сенсорный экран с диагональю 18,5" в стандартной комплектации.
  • Графический пользовательский интерфейс, вся информация отображается в текстовом и (или) графическом виде.
  • Удобство в использовании — возможность поворота и наклона пульта управления на уровне глаз.
  • Простой вызов программ посредством ввода названия и номера программы.
  • Емкая память для разнообразных программ обработки.
  • Независимый выбор агрегатов с функциями базовой настройки заданных значений, путевых точек и коррекции погрешностей инструмента.
  • Сервисные сообщения в текстовом виде.
  • Индивидуальное управление пользователями, до десяти пользователей с защитой паролями и индивидуальными правами.
  • Сетевое соединение
  • Сервисное обслуживание в режиме онлайн, быстрый обмен данными с сервисным центром HOLZ-HER.
  • Разъем для сканера штриховых кодов.

Фуговальное фрезерование

Фуговальное фрезерование
  • Включая регулировку по высоте для оптимального использования лезвий.

Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO

Кромочные магазины с приводом SYNCHRO. За счет синхронной адаптации с учетом скорости подачи этот магазин обеспечивает небольшие расстояния между заготовками и одновременно оптимизирует свесы кромки.

Небольшой угол подачи благодаря концепции насадок — беспроблемная подача кромки из массивной древесины толщиной до 15 мм.

Высокая гибкость благодаря 6-поточной подаче кромки

Простота в обращении — гибкость в применении благодаря 6-поточной подачи кромки
Простота в обращении — гибкость в применении благодаря 6-поточной подачи кромки
Простота в обращении — гибкость в применении благодаря 6-поточной подачи кромки

Автоматический 6-поточный кромочный магазин обеспечивает гибкость в работе не только пользователям, которым необходимо постоянно менять кромочный материал, но и тем, кто постоянно использует одинаковую кромку. Благодаря автоматической смене канала подача кромки не прекращается, что экономит требуемое для наладки время. В системе имеется дополнительный седьмой канал для подачи полосового материала, а также 6-поточная тележка для кромочного материала с фиксируемыми поворотными роликами.

Самая гибкая система нанесения клея на рынке

Нагрев, замена клея и очистка — всего по 3 минуты для каждой операции

Ни одна другая система нанесения клея не предлагает такой уровень гибкости в работе, оставаясь при этом энергоэффективной и чистой. Тонкопленочная технология HOLZ-HER делает эту клеевую систему универсальным решением для предприятий любого размера, от столярной мастерской до промышленного производства. Выполнение нулевого шва с использованием полиуретанового клея (что позволяет использовать мебель во влажных помещениях) — такое решение само собой разумеется для клиентов HOLZ-HER.

Превосходство во внешнем виде для любого материала, начиная от современной зеркальной кромки и до кромок из массивной древесины с очень большим поперечным сечением,  — многообразие возможностей оборудования HOLZ-HER остается непревзойденным. Задайте уже сегодня собственные критерии для тенденций будущего дня.

Прижимной механизм

Прижимной механизм
Прижимной механизм

Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи. Прямые и конические прижимные валики для получения превосходного клеевого шва.

  • С сервосью с ЧПУ для регулировки с учетом толщины соответствующей кромки (опция).

Торцовочный агрегат с пневматическим приводом — 60 мм

Торцовочный агрегат с пневматическим приводом — 60 мм
Торцовочный агрегат с пневматическим приводом — 60 мм

Для торцовки тонкого кромочного материала под прямым углом и с фаской; серийное оснащение пневматическим приводом для поворота на 10 градусов. Высококачественная конструкция с устойчивой станиной.

Каждый пильный двигатель установлен на двух направляющих для точной обрезки свесов кромки.

Фрезерный агрегат 1329 multi

Тяжелый стандартный агрегат с поглощающим толчки и удары креплением
Тяжелый стандартный агрегат с поглощающим толчки и удары креплением
Тяжелый стандартный агрегат с поглощающим толчки и удары креплением

Тяжелый стандартный агрегат с поглощающим толчки и удары креплением и большими копирующими роликами для достижения превосходных результатов даже при высоких скоростях подачи.

Стопроцентная повторяемость одним нажатием кнопки благодаря беззазорным механическим компонентам и шести сервоосям с ЧПУ. Горизонтальная обработка посредством установленных под углом копирующих роликов с покрытием из нанесенного химическим методом никеля, специально разработанных для использования с современными кромками с зеркальным блеском.

  • С многоступенчатым инструментом

Фасонный фрезерный агрегат multi

Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации
Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации
Копировально-фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации

Фасонный фрезерный агрегат с четырьмя сервоосями с ЧПУ в стандартной комплектации

Бескомпромиссное фасонное фрезерование при толщине детали до 60 мм.

Перемещение агрегата по линейным направляющим. Перед копирующими роликами расположены воздуходувные сопла для удаления стружки из зон копирования. Оснащен программой для полок для оптимальной обработки полок с закругленными углами.

Автоматический маятниковый копир для копирования торца без выступающего материала, обеспечивает оптимальный свес кромки по длине детали для последующей обработки радиусной циклей.

  • С револьверным инструментом в качестве опции.

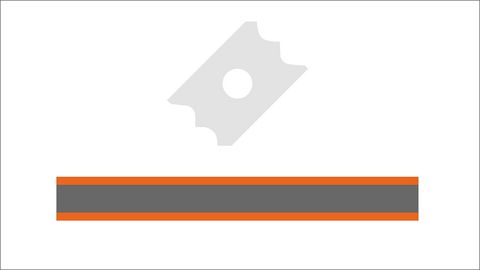

Циклевочный агрегат multi

Циклевочный агрегат multi

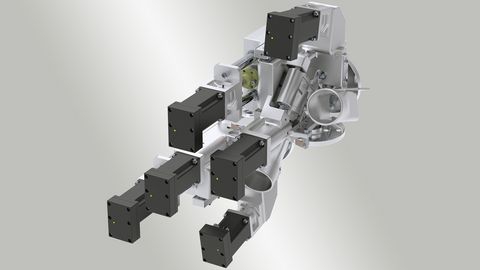

Агрегат Scraper multi для идеального сглаживания радиусов и фасок на пластиковых кромках с двумя профилями.

Для идеального сглаживания радиусов или фасок на пластмассовых кромках с двумя профилями. В агрегате использованы беззазорные механические компоненты и прецизионные цифровые сервооси с ЧПУ, гарантирующие абсолютную точность повторяемости при позиционировании. Оператор выбирает соответствующий профиль для многоступенчатого инструмента на широкоформатном сенсорном дисплее с диагональю 18,5 дюймов, и агрегат полностью автоматически перемещается в нужное положение.

Плоская цикля

Плоская цикля
Плоская цикля

Чистая финишная обработка поверхностей. Оснащена двумя с двумя твердосплавными поворотными режущими пластинами, отпадает необходимость в дополнительной ручной обработке. Входит в стандартную комплектацию.

Плоская цикля с копирующей настройкой перед обработкой и после нее

Плоская цикля с копирующей настройкой перед обработкой и после нее для облицовки кромки

Чистая финишная обработка поверхности с копирующей настройкой перед обработкой и после нее для высоких скоростей подачи Возможность использования всех четырех сторон двух поворотных ножей с твердосплавными режущими пластинами. Не требуется дополнительная ручная обработка. Возможен автоматический подъем обоих агрегатов для специальных видов обработки.

Полировальный агрегат

Полировальный агрегат
Полировальный агрегат

Полировка до зеркального блеска; для полной завершающей обработки. Входит в стандартную комплектацию.

Распылители спереди и сзади

Распылители спереди и сзади
Распылители спереди и сзади

Распылители антиадгезионных и очищающих средств в зоне входа и выхода заготовки. Антистатики, охлаждающие и смазывающие средства — с электронной регулировкой подачи специальными форсунками — для превосходной финишной обработки.

Это полезно знать

Экономия энергии — не проблема

Благодаря интеллектуальному управлению энергией в режиме ECO Mode на кромкооблицовочных станках HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

Подробнее


Вы все еще наносите клей валиком или уже экономите?

Вы уже экономите?

Вы все еще наносите клей валиком или уже экономите? Экономия до € 1000 в год благодаря запатентованной системе сопел Glu Jet.
