HOLZ-HER TECTRA 6120 classic: Ваш мощный партнер для оптимального раскроя

Универсальный форматно-раскроечный станок для обработки древесины

Благодаря высоким значениям ускорения и скорости подачи станок TECTRA 6120 в состоянии рационально обработать даже большие количества плитных материалов. Эта универсальный пильный станок предлагается для различной длины и ширины распила, благодаря чему его можно индивидуально подобрать с учетом самых разных областей применения.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER TECTRA 6120 classic

  • Выступ пильного диска до 82 мм
  • Пильный агрегат: до 11 кВт
  • Длина раскроя: до 4400 мм
  • Ширина раскроя: до 4300 мм

Подробная информация

Загрузки

Просто, быстро и экологично: дополнительная информация в виде документа PDF для загрузки.

Проспект TECTRA 6120 (PDF, 3 MB)

Технические характеристики

Открыть таблицу


Техническая информация

Система управления CUTCONTROL 2

Превосходно оснащенное рабочее место для эффективной работы без усталости.
Трехмерное графическое представление станка для интуитивного управления и отображения выполняемых операций

Высокоэффективный программный пакет для форматно-раскроечных станков HOLZ-HER

Превосходно оснащенное рабочее место является основой для эффективной работы без усталости. Благодаря терминалу управления с дисплеем размером 21,5" эти форматно-раскроечные станки HOLZ-HER соответствуют всем требованиям для комфортной работы оператора. Эргономичная регулируемая полка позволяет удобно разместить до двух принтеров, сканер, клавиатуру и мышь.

Возможности любой современной пилы с прижимной балкой в значительной мере зависят от системы управления. На всех форматно-раскроечных станках HOLZ-HER эту роль играют система управления CUTCONTROL 2 и предварительно установленные программные пакеты EASY-PLAN и OPTI-CUT.

Краткий обзор:

  • Графический пользовательский интерфейс размером 21,5 дюйма (с сенсорным экраном в качестве опции) гарантирует максимальный обзор с графическим 3D-отображением в режиме реального времени и полностью графическая поддержка рабочих операций.
  • Интуитивно понятный интерфейс вносит значительный вклад в то, что ваши сотрудники без существенного обучения смогут правильно и быстро работать на станке.
  • Оптимизированное отображение информации подкупает своей наглядностью (не требующиеся кнопки и функции скрываются).
  • Программы оптимизации OPTI-CUT и EASY-PLAN входят в базовую комплектацию.
  • Возможность назначения в любое время приоритета для выполнение отдельных заданий. Программирование заданий параллельно с раскроем.
  • При выполнении раскроя в режиме ЧПУ — трехмерное графическое представление станка для интуитивного управления и с отображением всех выполняемых операций.
  • Управляемое программой определение опорных размеров при смене пильного диска.
  • Отображение информации о количестве погонных метров, выполненных основной и подрезной пилой.
  • Индивидуальная адаптация настроек функций и параметров.
  • В режиме реального времени отображается не только информация об эксплуатационном состоянии, интервалах ухода и технического обслуживания, но и отдельно программируемая система управления энергией.

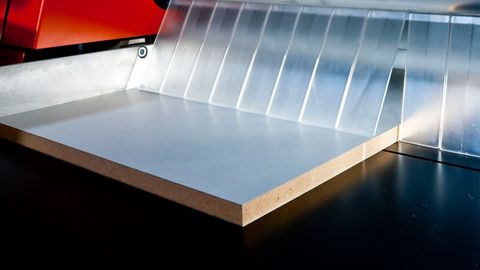

Массивные опорные столы

Устойчивые опорные столы для бережного обращения с плитным материалом

Высокая функциональность — отличная эргономика

С точки зрения оснащения и технологических решений станок TECTRA 6120 ориентируется на высокие требования.

  • Для простого и бережного обращения с плитными материалами.
  • Устойчивые опорные столы сохраняют свои геометрические размеры даже при тяжелых пакетах плитных материалов. В качестве опции возможен стол длиной 2400 мм для длинномерных плит.
  • Для небольших заготовок или экономии места опорные столы можно перемещать (опция).

Для еще большего удобства в использовании станок TECTRA 6120 classic также может оснащаться столами с воздушной подушкой (опция).

Пильный агрегат серии TECTRA

Великолепный треугольник сил на линии распила для продолжительной идеальной работы пилы
Автоматическая бесступенчатая регулировка высоты раскроя для оптимального выступа пильного диска и чистой обрезной кромки.
Максимальный выступ пильного диска до 95 мм для высокопроизводительной распиловки пакетов или быстрых черновых пропилов

Большая мощность — высокая плавность хода

Оптимизированная и жесткая на кручение литая конструкция, а также использование линейных направляющих — все это гарантирует превосходный результат распила. Великолепный треугольник сил на линии распила для продолжительной идеальной работы пилы благодаря продуманной конструкции направляющих пильной каретки и не требующему обслуживания реечному приводу.

  • Главный пильный двигатель — уже в стандартной комплектации использован мощный двигатель на 11 кВт (7 кВт на модели classic). Для еще большей производительности станок TECTRA можно в качестве опции оснастить тяговитым двигателем мощностью 15 кВт (11 кВт на модели classic).
  • Выступ пильного диска — макс. 95 мм (82 мм на модели classic) для высокопроизводительной распиловки пакетов или быстрых черновых пропилов
  • Пильная каретка — при диаметре пильного диска 350 мм автоматическая бесступенчатая регулировка высоты раскроя обеспечивает оптимальный выступ пильного диска, а тем самым и чистую обрезную кромку.
  • Регулировка глубины паза — Глубина паза регулируется в диапазоне 0–30 мм, возможность программирования с помощью системы управления и оптимизации.
  • Двунаправленная программа фрезерования в режиме Fast Cut Mode (FCM, режим быстрого раскроя) — обеспечивает минимальное время рабочих циклов при пазовании. При этом прорезание паза производится даже при обратном ходе пильной каретки!
  • Автоматическое ограничение длины раскроя — распознавание конца заготовки с помощью бесконтактных оптических датчиков. Отсутствуют ненужные перемещения пильной каретки, что особенно относится к ручному раскрою.
  • Оптимизированное автоматическое управление длиной распила — пильная каретка управляется системой оптимизации. Предварительное позиционирование пильной каретки под плитой, расчет начала и конца распила, перемещения без распилов выполняются с максимальной скоростью.
  • Электронная регулировка подрезной пилы — обеспечивает простую и качественную настройку подрезной пилы с помощью экрана, за минимальное время и с минимальными трудозатратами.
  • Мощный постформинг-агрегат (опция) — для обрезки без сколов кромок типа «постформинг» и других готовых кромок при толщине плитного материала до 50 мм.
  • Быстросменная зажимная система для основной и подрезной пилы — гарантирует точный зажим пильных дисков при минимальном простое для их замены.
  • Централизованное синхронно перемещаемое вытяжное устройство — пыль отсасывается непосредственно там, где она возникает.

Произвольно программируемая упорная линейка

Произвольно программируемая упорная линейка на линейных направляющих с динамичным сервоприводом

«Плавающие» цанговые зажимы компенсируют возникающее в пакете плит напряжение, направляя его вверх.

Устойчивая сварная конструкция и прецизионные закаленные линейные направляющие гарантируют точную и плавную работу станка. Прямой привод посредством зубчатых реек и бесконтактное измерение абсолютных размеров обеспечивают точное позиционирование.

Прецизионность и эксплуатационная надежность на долгие годы благодаря таким высококачественным компонентам, как закрытые, закаленные и шлифованные линейные направляющие для всех осей. Оптимизированные, чрезвычайно жесткие станины и подвижные стойки станков для получения великолепных результатов обработки. Только у HOLZ-HER:

  • 10 лет гарантии на все линейные направляющие!

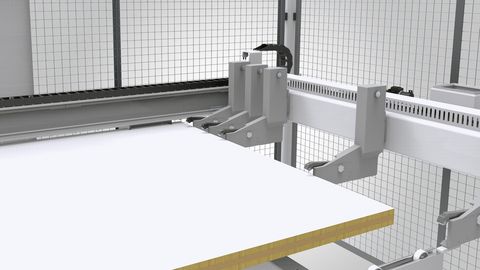

Цанговые зажимы заготовки classic

Зажимы заготовки на плавающих опорах компенсируют неровности в плитах/пакетах.
Для шпонированных деталей предлагаются управляемые упоры (опция)
Цанговые зажимы заходят в специальные пазы прижимной балки.

Превосходное удержание — цанговые зажимы заготовки в исполнении classic

На станке TECTRA 6120 classic первые три цанговых зажима специально размещены близко друг к другу для распила на полосы. Все цанговые зажимы установлены на плавающих опорах и посредством линейной направляющей могут компенсировать неровности в плитах/пакетах. Для точного раскроя шпонированных деталей в качестве опции предлагаются управляемые упоры.

Устройство для раскроя без остатков для полного использования площади плиты. Цанговые зажимы заходят в специальные пазы прижимной балки. Плитный материал полностью используется для обработки.

Устройство для раскроя без остатков в прижимной балке

Устройство для раскроя без остатков

Устройство для раскроя без остатков для полного использования площади плиты. Цанговые зажимы заходят в специальные пазы прижимной балки. Плитный материал полностью используется для обработки.

Оптимизирующий модуль EASY-PLAN

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN

EASY-PLAN — название говорит само за себя

Входящая в стандартную комплектацию программа оптимизации EASY-PLAN имеет полный набор функций, например:

  • Ввод параметров материала и данных спецификаций.
  • Обзор заданий.
  • Обзор карт раскроя оптимизированных заданий (отображение на одном уровне).
  • Графическое отображение результатов оптимизации.
  • Отображение информации о требуемых форматах материала, плитах и остатках по каждому заданию.
  • Возможность сброса в любое время всех заданий с возвратом данных в спецификацию.

Интерфейс для ввода данных материала информирует о длине, ширине, толщине материала, о количестве материала на складе, возможности поворота плиты с учетом текстуры, наименовании материала, типовом номере и обрезке кромок. В данные спецификации входят номер элемента, номер позиции, количество в штуках, длина и ширина.

Оптимизирующий модуль OPTI-CUT

Модуль OPTI-CUT предназначен для создания и оптимизации заданий, а также управления ими.

OPTI-CUT — делает работу еще проще

Модуль OPTI-CUT предназначен для создания и оптимизации заданий, а также управления ими. Интегрированная программа оптимизации OPTI-CUT также предлагается в виде комбинированного пакета версий для станка и офиса (OPTI-BASE).

  • Программа предоставляет актуальную информацию по заданию в режиме раскроя с ЧПУ.
  • Дополнительный модуль импортирует спецификации из других пользовательских программ.
  • Простая конфигурация всех системных настроек.
  • Графическое отображение результатов оптимизации спецификаций.
  • Создание списков кромок и управление ими на основе предварительно заданных шаблонов.
  • Заданная программой оптимизация длины раскроя значительно сокращает время рабочих циклов.

Оптимизирующий модуль OPTI-PRO

Профессиональная оптимизация в сочетании с множеством дополнительных модулей.

OPTI-PRO — оптимизация премиум-класса

Профессиональная оптимизация в сочетании с множеством дополнительных модулей. Этот опциональный программный пакет оптимизации для программного обеспечения станка обеспечивает быстрый ввод данных для простой передачи данных раскроя из отраслевых программ и ERP-решений с использованием интерфейса CSV. Например, OPTI-PRO может рассчитать время раскроя и обеспечить управление кромочными материалами. Также возможно отображение фасадных элементов мебели с помощью модуля блочных частей. Другие высокоэффективные модули:

  • Управление заданиями
  • Управление материалами и облицовкой
  • Передача данных
  • Настройка конфигурации
  • Отображение результатов
  • Учет материалов
  • Ввод данных кромок и пазов
  • Программирование пропилов
  • Оптимизация частей блоков
  • Расчет кромок, передача данных
  • Экспорт всех данных
  • Расчет времени раскроя
  • Печать этикеток в офисе
  • Детали-заполнители
  • Оптимизация реек
  • Сводные задания
  • Вторая лицензия
